Casse-vide et soupapes de vide

Présentation

Présentation du produit

Protection des cuves et canalisations contre les dépressions : casse-vide à ressort à ouverture instantanée et soupapes de vide à poids pour les grandes cuves de stockage.

Deux équipements

Caractéristiques techniques

Protection contre les dépressions

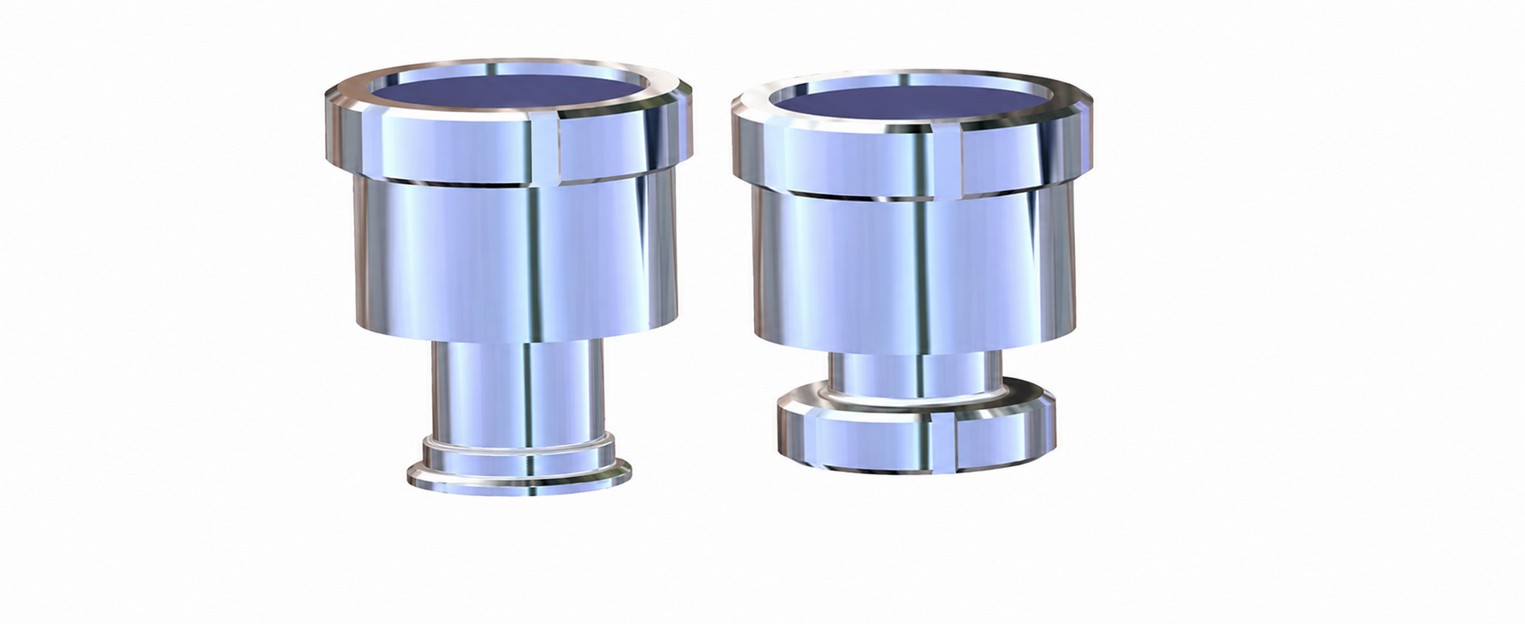

Casse-vide à ressort

Protection automatique contre les dépressions accidentelles sur cuves et canalisations — ouverture instantanée dès qu’une dépression apparaît.

DN25-65

DIAMÈTRES

3-10 bar(g)

PRESSION DE SERVICE

0-85°C

TEMPÉRATURE

304/316L

MATIÈRE PRODUIT

Caractéristique

Données du catalogue

Diamètres

DN 25 – DN 65

Température de fonctionnement

0°C à +85°C selon média

Pression de service

3 bar(g) (disque PTFE) à 10 bar(g) (disque POM)

Matière produit

Inox 1.4301 / 1.4404

Avantages

Ouverture instantanée, sans commande externe

Choix du disque selon la pression de tarage

Montage simple sur piquage standard

Entretien limité, peu de pièces d'usure

Matériaux d'étanchéité

● Silicone

● NBR

● EPDM

Raccordements

Filetage DIN EN ISO 228

Clamp DIN 32676

Souder EN 10357

Cône/écrou DIN 11851

Applications

Protection de cuve

Vidange rapide

Refroidissement de produit chaud

Actionnement

Organe passif à ressort, sans actionnement externe.

Grandes cuves de stockage

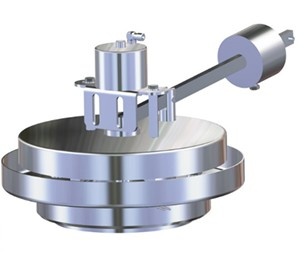

Soupapes de vide à poids

Protection des grandes cuves de stockage par obturateur gravitaire — levée pneumatique assistée disponible pour le nettoyage CIP.

DN50-250

DIAMÈTRES

3 mbar

PRESSION D'OUVERTURE

0-100°C

TEMPÉRATURE

304

MATIÈRE PRODUIT

Caractéristique

Données du catalogue

Diamètres

DN 50, DN 65, DN 100 – DN 250

Pression de service

PN 16 (DN50, 125-150) · PN 10 (DN65, 100, 200-250)

Pression de début d'ouverture

3 mbar, réglage usine

Température de fonctionnement

0°C à +100°C selon média

Matière produit

Inox 1.4301
