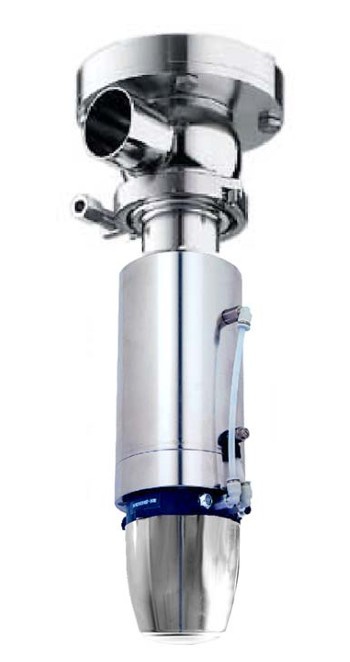

Soupape de décharge à double siège
Présentation
Présentation du produit
Décharge sélective d’une voie (conduite ou cuve) sans mélange, avec nettoyage de la zone de fuite sans démontage.
Données techniques
Caractéristiques techniques
DN25–125
Diamètres
PN16
Pression nominale
140 °C
Stérilisation (EPDM)
316L
Matière produit
Caractéristique
Données du catalogue
Diamètres
DN 25 – DN 125 (jusqu'à DN 150 selon variante)
Pression de fonctionnement
Jusqu'à 6 bar selon DN · air de réglage 5,5–8,0 bar
Température de fonctionnement
0 °C à +95 °C selon média
Stérilisation (30 min)
EPDM +140 °C · HNBR +130 °C · Viton +90 °C
Taux de fuite
Classe A (EN 12266-1)
Valeurs Kv
45 m³/h (conduite→cuve, DN25) à 580 m³/h (continu, DN125)
Matière produit
1.4404/316L (produit) · 1.4301/304 (hors produit)
Avantages
Isolement strict cuve/conduite
Nettoyage zone de fuite sans démontage
Fonctions cadence basse/haute
Matériaux d'étanchéité
EPDM
HNBR
Viton (FKM)
Applications
Postes de soutirage / décharge
Brasserie / boissons
Postes de soutirage/décharge sur cuves de fermentation ou de stockage, où il est nécessaire d’isoler strictement la cuve de la tuyauterie de process.
Raccordements
Extrémités soudées DIN 11851 série 2
Configurations disponibles
Commande pneumatique avec électrovanne intégrée dans la tête de commande, ou pilotage par électrovanne externe ; fonctions “cadence basse” et “cadence haute”.
Actionnement
Pneumatique double effet
Accessoires
- Têtes de commande IO-Link type 5634, capteurs de position
