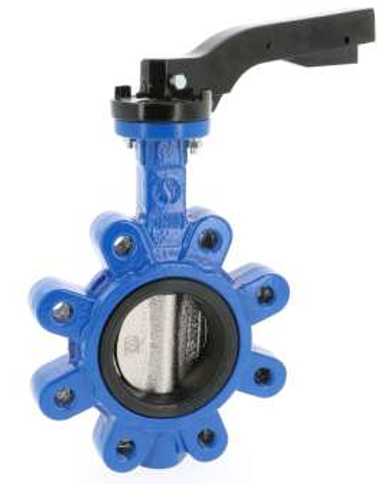

Vannes papillon concentriques — TTV / Sferaco
Présentation
Présentation du produit
Sectionnement compact et économique pour l’industrie générale — disque centré, large choix de corps et d’exécutions spéciales.
Le disque pivote autour d’un axe centré dans le corps ; le choix du corps (fonte ductile, inox ou acier carbone) et du siège élastomère détermine la plage de température, la pression admissible et la compatibilité chimique de la vanne.
Données techniques
Caractéristiques techniques
DN32–500
DIAMÈTRES STANDARD
PS16
PRESSION (10 BAR AU-DELÀ DE DN300)
−40 à +180°C
SELON JOINT
Fonte / Inox / Acier
CORPS
Corps
Fonte ductile EN-GJS-400-15 ; inox CF8M ; acier carbone A216WCB
Diamètres
DN32/40 à DN500 standard ; jusqu’à DN1000–1400 sur demande
Pression de service
PS16 bar jusqu’à DN300 ; 10 bar au-delà
Face à face / embase
EN 558 série 20 ; ISO 5211
Joint EPDM
−20 à +110 °C
Joint NBR
−10 à +90 °C
Joint FKM
−5 à +180 °C
Joint silicone
−40 à +150 °C
Marques et gammes
SYVECO
Fabricant et distributeur de robinetterie industrielle — GERINOX s’appuie sur Syveco pour une large gamme de vannes papillon, solutions d’automatisation et raccorderie inox sanitaire.
TTV
Gamme de vannes papillon distribuée par Syveco, avec des plages de température et une compatibilité chimique étendues selon le joint retenu.
SFERACO
Marque commerciale sous laquelle Syveco commercialise l’essentiel de sa gamme de vannes papillon (concentriques, double et triple excentriques).
Applications et configurations
Applications
Industrie générale
HVAC et réseaux d’eau
Agroalimentaire (CE 1935)
Configurations disponibles
Wafer
Lug
SMOKE (coupe-fumée)
Marine Division
ATEX
Avantages
✓ Sectionnement compact et économique
✓ Large choix de corps et de joints
✓ Exécutions certifiées marine et ATEX
✓ DN jusqu’à 1400 sur demande
Actionnement et exécutions spéciales
Actionnement
Manuel (levier / volant). Versions motorisées pneumatique ou électrique : voir la fiche « Actionnement électrique SA09 & automatisation Sectoriel ».
Exécutions spéciales disponibles
SMOKE : siège métallique, −20/−30°C à +350°C, taux de fuite résiduel 2 % du Kvs, jusqu’à DN1400.
Marine Division : Directive 2014/68/UE cat. III module H, Type Approval Bureau Veritas, SIL2 (SIL3 sur demande).
Alimentaire CE 1935 : corps bleu, poignée levier ou réducteur à volant.
