Présentation
Présentation du produit

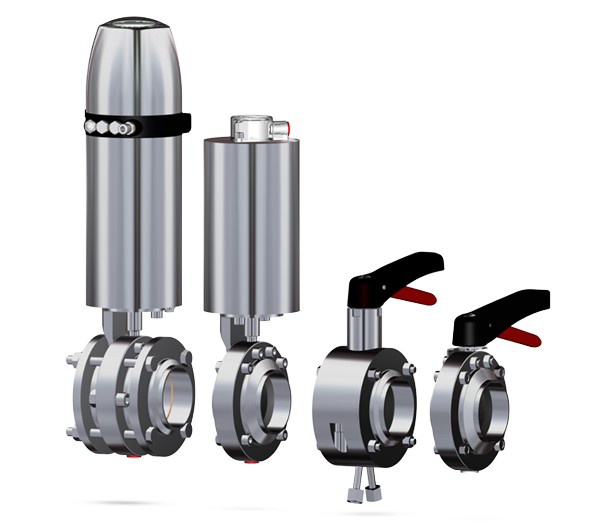

Sectionnement tout-ou-rien économique et compact pour flux importants — passage à disque pivotant 90°, montage entre brides Clamp ou en version « entre brides ».
KIESELMANN
Fabricant allemand (Fluid Process Group) de vannes, soupapes, filtres et équipements de cuve en acier inoxydable pour applications hygiéniques et aseptiques — partenaire GERINOX pour l'ensemble de la gamme de robinetterie process présentée dans cette section.
Données techniques
Caractéristiques techniques
DN10-200
Diamètres
16 bar
Pression max (DN10-65)
140°C
Stérilisation SIP
316L
Matière produit
Caractéristique
Données du catalogue
Diamètres (Clamp)
DN 10 – DN 150
Diamètres (entre brides)
DN 15 – DN 200
Pression de service
16 bar (DN10-65) · 10 bar (DN80-100) · 6 bar (DN125-200)
Matière produit
Inox 1.4301 / 1.4307 / 1.4404
État de surface
Ra ≤ 0,8 µm, électropoli
Air de commande
5,5 – 8,0 bar
Stérilisation SIP
140 °C
Avantages
Conception compacte et légère
Automatisation simple
Bonne étanchéité process
Large choix de raccordements
Matériaux d'étanchéité
EPDM
FKM
HNBR
Silicone (VMQ)
Version renforcée « k-flex » également disponible. Plage de température selon joint : EPDM/HNBR/FKM 0 à +90/95 °C, VMQ 0 à +40 °C.
Applications
Sectionnement process
Isolement de cuve
Boucles CIP
Adaptée aux liquides peu visqueux comme aux applications nécessitant un passage important avec un encombrement réduit, en agroalimentaire, pharmacie et chimie.
Raccordements
Clamp
Souder EN 10357
Fileté DIN 11851
Cône/écrou DIN 11851
Bride PN10
Configurations disponibles
Standard (Clamp)
Entre brides
Version « avec fuites » (DN50-125)
La version « avec fuites » ajoute une double étanchéité et une zone de fuite nettoyable, disponible de DN50 à DN125.
Actionnement
Manuel
Pneumatique simple effet
Pneumatique double effet
Accessoires compatibles
- Entraînement rotatif type 4×00
- Tête de commande IO-Link type 5634
- Kit de conversion en vanne de régulation
