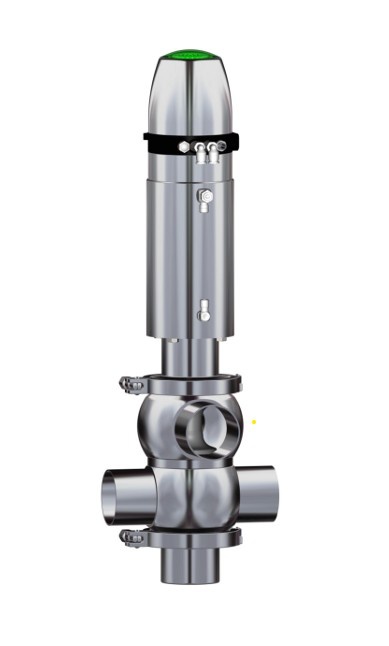

Vannes à double siège (clapet)
Présentation
Présentation du produit
Séparation garantie et sans mélange de deux fluides incompatibles — double clapet indépendant avec zone de fuite intermédiaire nettoyable, évacuée sans pression.
Données techniques
Caractéristiques techniques
DN25-150
Diamètres
40 bar
Résistance aux chocs (fermée)
140 °C
Stérilisation SIP
316L
Matière produit
Caractéristique
Données du catalogue
Diamètres
DN 25 – DN 150
Pression de service
10 bar (DN25–100) · 6 bar (DN125–150)
Matière produit
Inox 1.4404 (316L) · Ra ≤ 0,8 µm électropoli
Taux de fuite
Classe A (EN 12266-1)
Valeurs Kv
16 m³/h (DN25, bas→haut) à 940 m³/h (DN150, constant)
Raccordement
Extrémités soudées EN 10357
Configuration
Usage typique
Simple siège
Sectionnement direct.
Double siège
Séparation garantie.
Dérivation / mélange
Répartition multi-lignes.
Avantages
Ouverture sans fuite croisée
Longue durée de vie des joints
Résistante aux coups de pression
Nettoyage sans démontage
Matériaux d'étanchéité
EPDM (FDA)
HNBR (FDA)
FKM (FDA)
Applications
Mélange / dérivation
Séparation de fluides
Boucles CIP par étape
En cas de défaut d'étanchéité sur l'un des sièges, le produit s'échappe par la zone neutre au lieu de contaminer l'autre circuit — un principe essentiel en changeover, dérivation ou séparation de lignes.
Raccordements
Extrémités soudées EN 10357
Configurations disponibles
Simple siège
Double siège
Dérivation / mélange
Sens de circulation configurable : supérieur constant, inférieur constant, bas vers le haut, haut vers le bas.
Actionnement
Pneumatique (5,5–8 bar)
Automatisation & options
- Têtes de commande IO-Link, capteurs de position
- Outils de montage dédiés par plage de DN
Conformité & certification
Conception hygiénique conforme aux principes EHEDG ; élastomères de contact produit certifiés FDA/CE 1935:2004 pour usage alimentaire et pharmaceutique.
