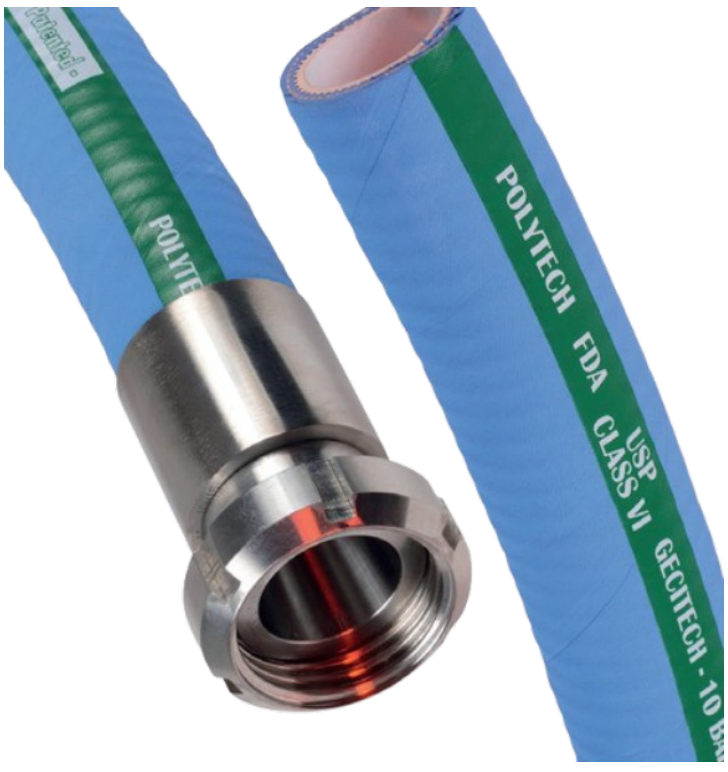

POLYTECH® / CP® / CC® — PFA sous EPDM
Âme PFA sous revêtement EPDM pour le transfert de tous les produits alimentaires, cosmétiques, pharmaceutiques et chimiques, même les plus agressifs — versions antistatiques CP et CC pour les zones ATEX.
Caractéristiques techniques
- Diamètres : DN 13 à DN 100
- Pressions : Service 10 bar · éclatement 30 bar
- Composition : Tube PFA, trame textile + spires acier, EPDM
- Températures : −30 à +130 °C (CP/CC : −40 °C)
- Versions ATEX : CP carbone pharma et CC carbone chimie, EPDM antistatique R < 10⁶ Ω
- Assemblage : Montage coquille · NRS®
DN 13–100
DIAMÈTRES
10 bar
PRESSION SERVICE
130 °C
TEMPÉRATURE
ATEX
VERSIONS CP / CC
Avantages
Applications
Le POLYTECH CP® dissipe l’électricité statique en surface pour les solvants bipolaires du groupe II A ; le POLYTECH CC® l’évacue à travers toute la paroi et s’utilise sans restriction de zone (NF EN 12115).
Composition
Assemblages
Montage coquille · embouts NRS® sertis inox 316L
Nettoyage & stérilisation
- Produits CIP, stérilisation 135 °C pendant 30 min maxi
- Applications dynamiques : nous consulter
Normes & conformité
FDA 21 CFR 177.1550, USP Class VI, USP 661, CE 1935/2004, 10/2011 et 2023/2006, BNIC. ATEX : CP INERIS 21795-2X/09 ; CC NF EN 12115 et INERIS 208820 toutes zones.
DIMENSIONS & PRESSIONS — POLYTECH® (CP/CC : rayons majorés)
DN
Ø int (mm)
Ø ext (mm)
Service (bar)
Éclatement (bar)
Rayon mini (mm)
13
13
25,0
10
30
55
16
16
28,0
10
30
70
19
19
31,0
10
30
90
25
25
37,0
10
30
130
32
32
45,0
10
30
180
38
38
51,0
10
30
240
51
51
65,5
10
30
290
63
63,5
79,5
10
30
375
76
76
92,0
10
30
500
100
100
116,0
10
30
600
