Tuyaux thermoplastiques
Deux familles complémentaires : les tuyaux à âme fluoropolymère PFA ou UPE sous revêtement élastomère pour le transfert process, et les tuyaux PTFE tressés inox pour les hautes températures et hautes pressions.
8
Gammes
DN 5–100
Étendue
260 °C
Température
475 bar
Pression maxi
Ces valeurs représentent l’étendue de la famille thermoplastique, et non les caractéristiques de chaque produit.
Caractéristiques générales
Âmes : PFA · UPE · PTFE
Températures : −60 à +260 °C selon la gamme
Familles : PFA sous élastomère · Film UPE & fluoré · PTFE sous silicone · PTFE tressé inox
La gamme thermoplastique
Les huit gammes thermoplastiques
PFA sous élastomère

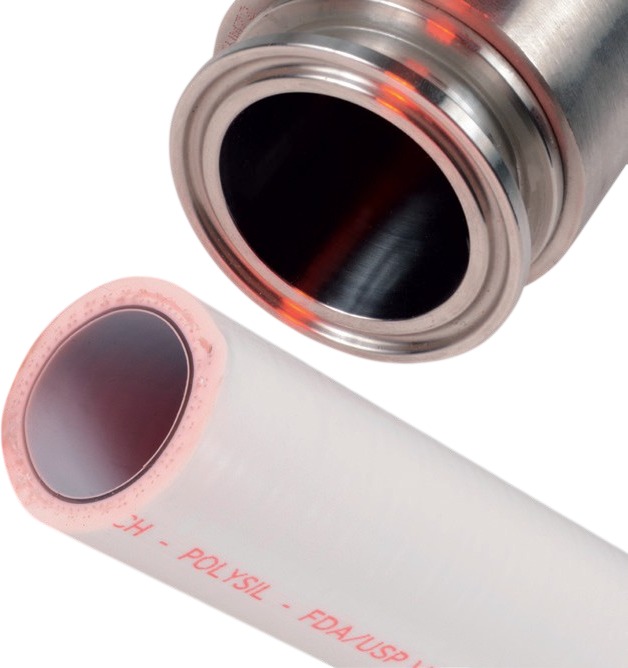

POLYSIL®
Âme PFA ultra lisse et non adhérente sous revêtement silicone blanc catalyse platine : excellentes propriétés thermiques, tenue aux produits les plus agressifs et aucun risque de migration du produit véhiculé.
• Diamètres : DN 13 à DN 63
• Pressions : service 10 bar · éclatement 40 bar
• Températures : −30 à +130 °C
• Nettoyage : CIP, stérilisation vapeur 135 °C / 30 min, autoclavage
PFA sous élastomère

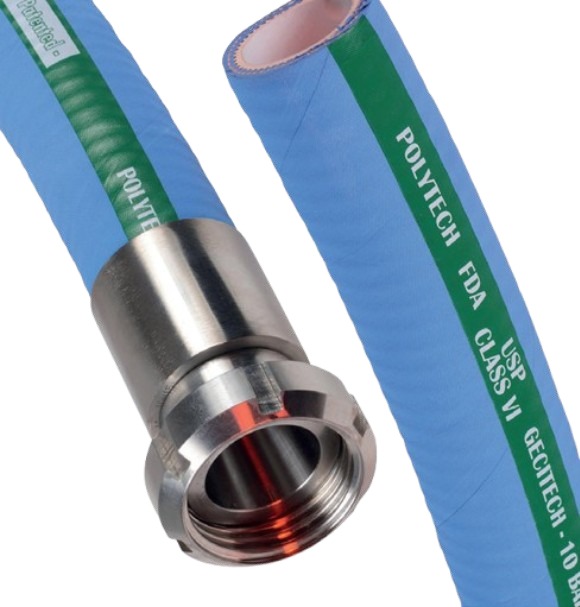

POLYTECH® / CP® / CC®
Âme PFA sous revêtement EPDM pour le transfert de tous les produits alimentaires, cosmétiques, pharmaceutiques et chimiques, même les plus agressifs — versions antistatiques CP et CC pour les zones ATEX.
• Diamètres : DN 13 à DN 100
• Pressions : service 10 bar · éclatement 30 bar
• Températures : −30 à +130 °C (CP/CC : −40 °C)
• Versions ATEX : CP carbone pharma et CC carbone chimie, EPDM antistatique R < 10⁶ Ω
Film UPE & fluoré

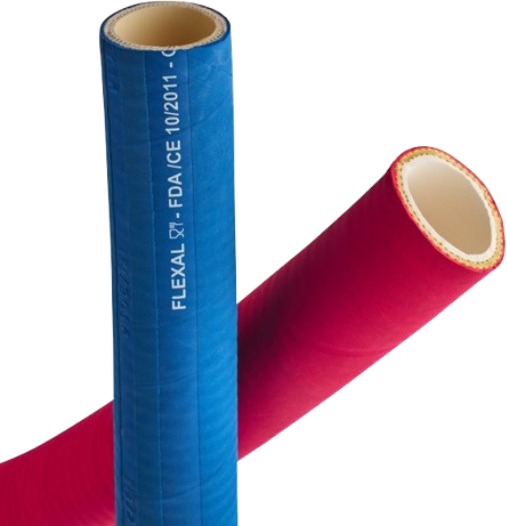

FLEXAL®
Film UPE translucide sous revêtement caoutchouc naturel : conçu pour le transfert et le dépotage de liquides alimentaires — jus, bières, vins — et particulièrement adapté aux distillats titrant jusqu’à 98 % d’alcool.
• Diamètres : DN 25 à DN 76
• Pressions : service 10 bar · éclatement 30 bar
• Températures : −30 à +85 °C
• Nettoyage : stérilisation 120 °C pendant 30 min maxi · longueur 40 m
Film UPE & fluoré

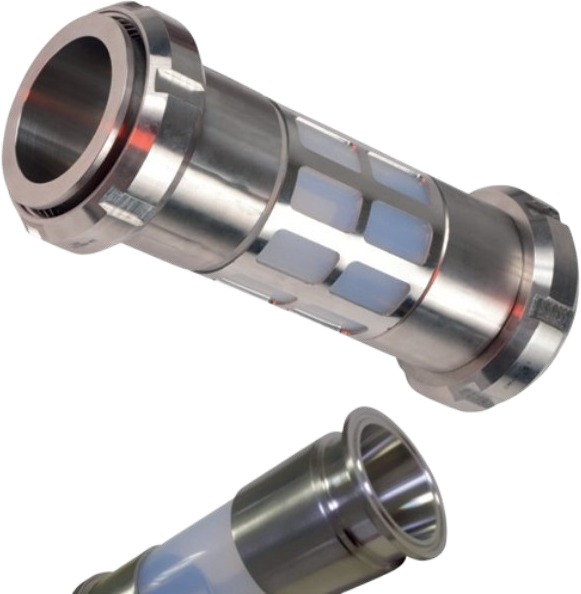

VIEWLINE®
Tube thermoplastique fluoré translucide, incassable et anti-adhérent : transfert de fluides alimentaires, pharmaceutiques, cosmétiques et chimiques, avec contrôle visuel du produit et mesure de niveau de cuve.
• Diamètres : DN 25 à DN 100
• Pression standard : 8 bar (DN 25) à 4 bar (DN 100)
• Avec grille inox : 12 bar (DN 25-38) à 7 bar (DN 100), grille préconisée dès +60 °C
• Températures : −40 à +150 °C
PTFE sous silicone

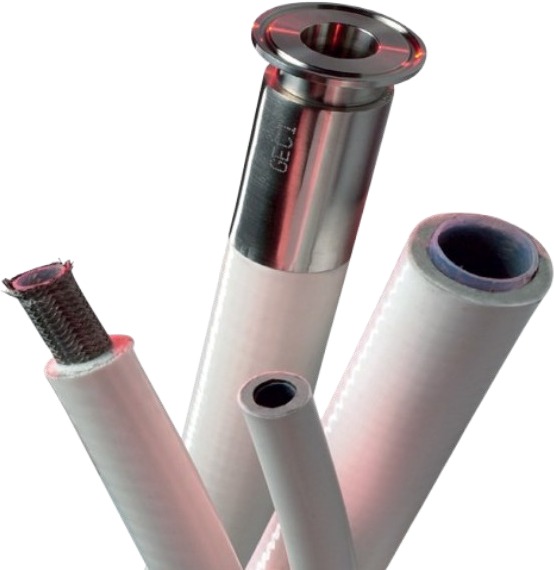

SILFLON® / SC® / SCA®
Âme PTFE très lisse sous tresse inox et revêtement silicone blanc : transferts alimentaires même gras, produits chimiques liquides et gazeux et circuits vapeur — versions SC extrême souplesse et SCA antistatique ATEX.
• Diamètres : DN 6 à 25 · SC : 13 à 51
• Pressions : service 120 → 40 bar · éclatement 240 → 80 bar
• Températures : −50 à +230 °C (SC : +260 °C)
• Vapeur & vide : vapeur 14 bar maxi · pas de tenue au vide (SC : −0,9 bar)
PTFE tressé inox

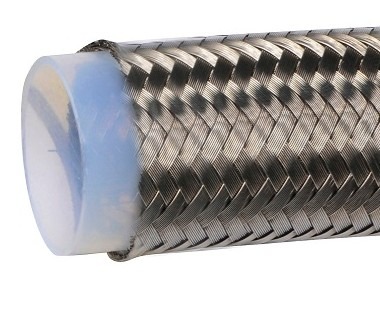

GECIFLEX® LTI / LTI CC
Âme PTFE lisse sous tresse en acier inoxydable 304L : transfert de produits chimiques, de solvants et de vapeur à haute température et forte pression — version LTI CC chargée carbone pour les zones explosives.
• Diamètres : DN 5 à DN 25
• Pressions : service 200 → 65 bar · éclatement 800 → 260 bar
• Températures : −60 à +260 °C
• Assemblage : NRS® · embouts sertis 316L
PTFE tressé inox

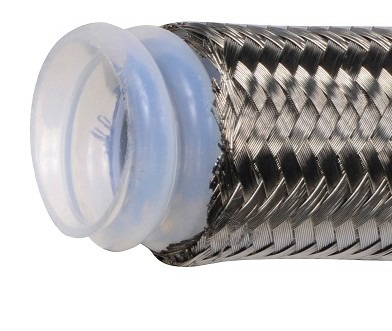

GECIFLEX® CTI / CTI CC
Âme PTFE convolutée sous tresse inox 304L : conçue pour le transfert de produits agressifs en application dynamique, avec une très grande flexibilité et un rayon de courbure très faible.
• Diamètres : DN 6 à DN 51
• Pressions : service 172 → 23 bar · éclatement 517 → 69 bar
• Températures : −60 à +260 °C
• Rayons de courbure : de 18 mm (DN 6) à 200 mm (DN 51)
PTFE tressé inox

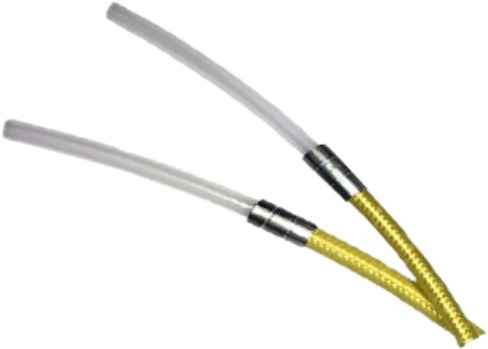

PTFE THP+
Âme PTFE lisse haute pression sous double tresse aramide et tresse inox 304L haute ténacité : pour les gaz et fluides sous très haute pression, là où le diamètre et le poids du flexible sont déterminants.
• Diamètres : DN 6 à DN 25
• Pressions : service 475 → 250 bar · écl. 1900 → 1000 bar
• Températures : −60 à +260 °C
• Conditions d’emploi : au-delà de +150 °C, nous consulter
