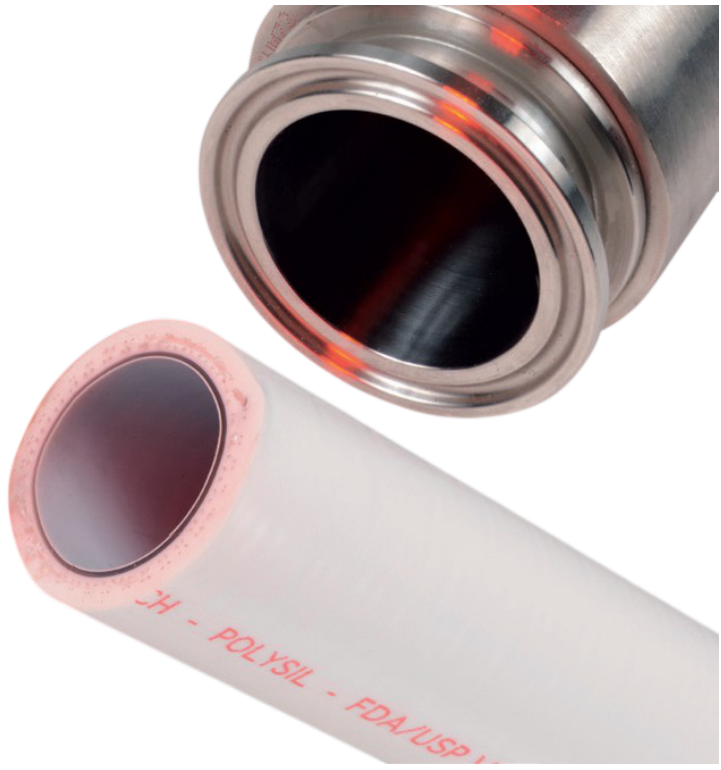

POLYSIL® — PFA sous silicone
Âme PFA ultra lisse et non adhérente sous revêtement silicone blanc catalyse platine : excellentes propriétés thermiques, tenue aux produits les plus agressifs et aucun risque de migration du produit véhiculé.
Caractéristiques techniques
- Diamètres : DN 13 à DN 63
- Pressions : Service 10 bar · éclatement 40 bar
- Composition : Tube PFA, textile + spires inox, silicone blanc
- Températures : −30 à +130 °C
- Nettoyage : CIP, stérilisation vapeur 135 °C / 30 min, autoclavage
- Assemblage : MSP® · NRS® nous consulter
DN 13–63
DIAMÈTRES
10 bar
PRESSION SERVICE
130 °C
TEMPÉRATURE
−0,9 bar
TENUE AU VIDE
Avantages
Applications
L’âme PFA reste inerte et non adhérente au contact du produit, tandis que le revêtement silicone apporte la tenue thermique et la souplesse : excellente résistance aux cycles répétés sur machines de dosage ou de remplissage.
Composition
Assemblages
Embouts MSP® sertis inox 316L · NRS® nous consulter
Nettoyage & stérilisation
- Produits CIP, stérilisation vapeur 135 °C pendant 30 min maxi
- Autoclavable · longueur standard 5,60 m
Normes & conformité
FDA 21 CFR 177.1550, USP Physicochemical 661, USP Class VI, cytotoxicité, hémolyse, CE 1935/2004 et 10/2011, sans phtalate.
DIMENSIONS, PRESSIONS & RAYONS DE COURBURE
| DN | Ø int (mm) | Ø ext (mm) | Service (bar) | Éclatement (bar) | Rayon mini (mm) |
|---|---|---|---|---|---|
| 13 | 13,5 | 23,5 | 10 | 40 | 95 |
| 16 | 16,0 | 27,0 | 10 | 40 | 110 |
| 20 | 20,0 | 31,3 | 10 | 40 | 135 |
| 25 | 25,0 | 37,5 | 10 | 40 | 140 |
| 32 | 32,0 | 45,0 | 10 | 40 | 190 |
| 38 | 38,0 | 51,5 | 10 | 40 | 220 |
| 51 | 51,0 | 65,0 | 10 | 40 | 250 |
| 63 | 63,4 | 79,0 | 10 | 40 | 308 |
