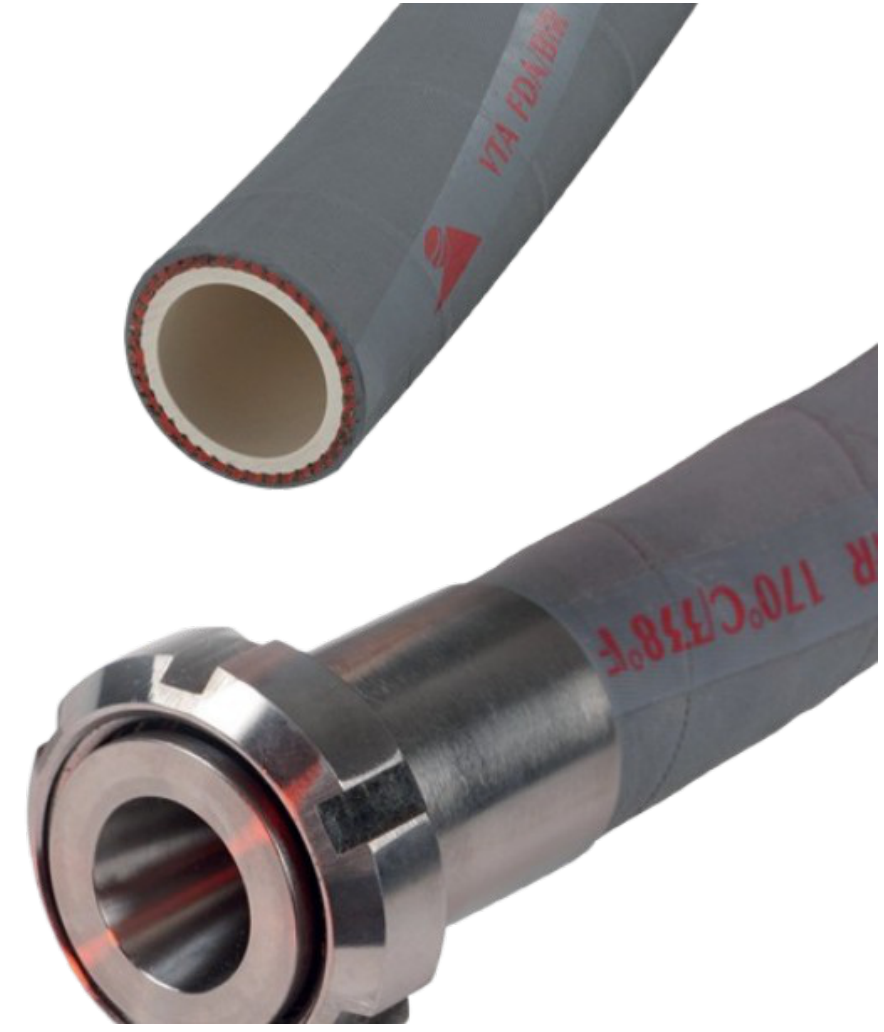

VTA® — butyl tressé vapeur
Tube butyl blanc lisse à tresse métallique noyée sous revêtement butyl gris microperforé : polyvalent, il couvre la majorité des produits alimentaires en forte pression et les circuits vapeur non permanents.
Caractéristiques techniques
- Diamètres : DN 13 à DN 38
- Pressions : 30 bar à 90 °C · 8 bar à 170 °C
- Éclatement : 80 bar (DN 13-25) · 60 bar (DN 32-38)
- Températures : −40 à +170 °C
- Composition : Butyl blanc lisse, tresse métallique noyée, butyl gris microperforé
- Assemblage : NRS® · longueur 60 m
DN 13–38
DIAMÈTRES
30 bar
SERVICE À 90 °C
170 °C
TEMPÉRATURE
60 m
LONGUEUR
Avantages
Applications
Attention : pas d’utilisation de vapeur en continu en circuit fermé. Le revêtement microperforé évacue la vapeur piégée dans la paroi et la tresse métallique noyée apporte la tenue en pression à chaud.
Composition
Assemblages
Embouts NRS® sertis inox 316L
Sécurité & mise en œuvre
- Tuyau très souple apportant une sécurité maximum aux opérateurs
- Produits gras, alcools et eau potable : nous consulter
Normes & conformité
FDA 21 CFR 177.2600, BfR, test de cytotoxicité, Règlements (CE) 1935/2004 et 2023/2006, sans phtalate.
DIMENSIONS, PRESSIONS SELON TEMPÉRATURE & RAYONS
DN
Ø int (mm)
Ø ext (mm)
Service 90°C (bar)
Service 170°C (bar)
Éclatement (bar)
Rayon mini (mm)
13
13
27,0
30
8
80
60
16
16
30,0
30
8
80
100
19
19
33,0
30
8
80
130
25
25
39,5
30
8
80
160
32
32
46,5
20
8
60
190
38
38
52,0
20
8
60
220
