Robinetterie de dôme de cuve — Tank top unit
Présentation
Présentation du produit
Un seul point de connexion pour la sécurité, le dégazage et le nettoyage de cuve — conception à trou unique, sans plaque de dôme coûteuse.
Données techniques
Caractéristiques techniques
Caractéristique
Données du catalogue
Diamètres
DN 50 – DN 250
Raccord de nettoyage
DN 20 – DN 50
Certification nettoyage
TU Munich Weihenstephan
Matière
Acier inoxydable 304 / 316L
Conception
Installation à trou unique
Versions
TDAM (évacuation libre) / TDAC (circuit raccordé)
DN 50–250
DIAMÈTRES
DN 20–50
RACCORD NETTOYAGE
Certifié
NETTOYAGE TU WEIHENSTEPHAN
304 / 316L
MATIÈRE
Applications
Dôme de cuve de stockage
Protection sur/sous-pression
Nettoyage CIP intégré
Une seule connexion sur le dôme de cuve permet de regrouper les fonctions de sécurité, de dégazage et de nettoyage CIP. Le choix de la version dépend du traitement des rejets gazeux et des contraintes de l’installation.
Avantages
Trou unique — pas de plaque de dôme coûteuse
Sécurité + casse-vide + nettoyage réunis
Partie basse démontable, maintenance facilitée
Certificat de nettoyage TU Munich Weihenstephan
Actionnement
Sécurité pneum. pilotée
Vide à poids/ressort
Configurations disponibles
Version TDAM — évacuation libre

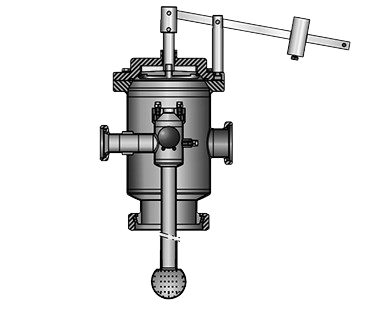

Version TDAC — circuit raccordé
Installation à trou unique
Partie basse démontable
Sélection selon version & intégration système
Version TDAM
Évacuation libre à l’atmosphère, selon produit et réglementation locale.
Version TDAC
Dégazage raccordé à un circuit de récupération ou de traitement des rejets gazeux.
Maintenance
Partie basse démontable sans dépose complète de l’ensemble.
Nettoyage CIP
Cycles communs aux soupapes de sécurité, casse-vide et dispositifs de lavage intégrés.
Composants intégrables
- Bondonneurs à ressort (maintien de la pression CO₂)
- Vannes casse-vide / compensation de pression
- Dispositifs de nettoyage de cuve
- Instruments de mesure sur la tuyauterie de raccordement
Documentation technique
Besoin d'un conseil technique ?
Décrivez-nous votre process et vos contraintes : notre équipe vous oriente vers l'équipement adapté et vous transmet les fiches techniques correspondantes.
