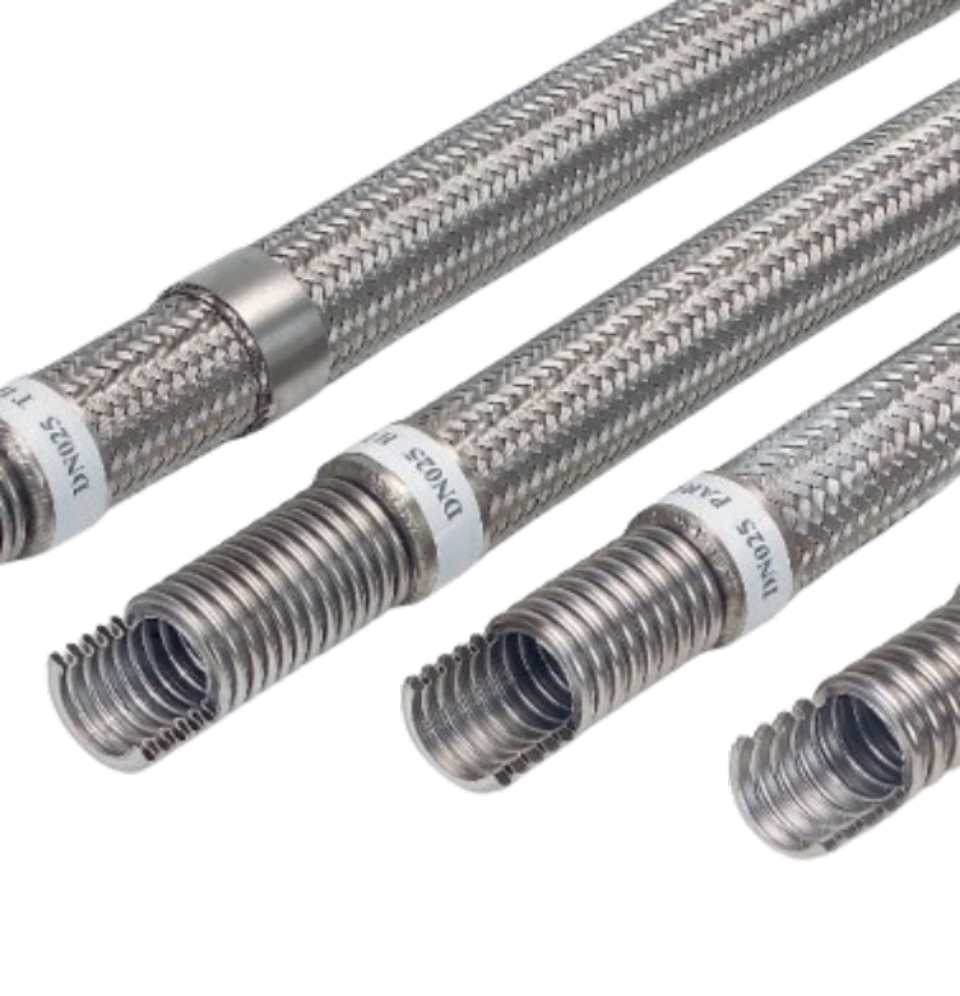

PARNOR® — Flexible onduleux inox hydroformé
Tube inox simple paroi hydroformé à ondulations normales sous tresse acier inoxydable 304L : circuits de haute sécurité en dynamique, sous vibrations, sous pression ou sous vide, avec 50 000 cycles de durée de vie.
Caractéristiques techniques
- Diamètres : DN 6 à DN 150
- Pression de service : 140 à 11 bar selon le diamètre
- Pression d’éclatement : 560 à 44 bar selon le diamètre
- Températures : −273 à +600 °C
- Durée de vie : 50 000 cycles, soit cinq fois l’exigence de la norme EN ISO 10380
- Assemblage : embouts soudés acier ou inox 316L
DN 6–150
DIAMÈTRES
140 bar
PRESSION MAXIMALE
+600 °C
TEMPÉRATURE MAXIMALE
50 000
CYCLES
Avantages
Applications
Le tube hydroformé à ondulations normales encaisse les mouvements dynamiques et les vibrations sans fatigue prématurée : la durée de vie annoncée est cinq fois supérieure à l’exigence de la norme EN ISO 10380.
Composition
Assemblages
Embouts soudés acier ou inox 316L : GAZ, NPT, DIN 2353, brides.
Autres alliages
- Tube disponible dans d’autres alliages : nous consulter.
- Rayon dynamique de 110 mm (DN 6) à 1 250 mm (DN 150).
Normes & conformité
EN ISO 10380 — Tresse extérieure en acier inoxydable 304L.
Dimensions, pressions & rayons (statique / dynamique)
DN
Ø int (mm)
Ø ext (mm)
Service (bar)
Éclatement (bar)
R. stat. (mm)
R. dyn. (mm)
6
6,2
11,4
140
560
23
110
10
10,4
17,8
100
400
32
150
15
15,4
24,1
63
252
50
195
20
20,3
29,9
50
200
60
225
25
25,4
36,4
40
160
73
260
32
32,3
45,4
40
160
90
300
40
40,2
54,4
32
128
115
340
50
50,5
67,3
32
128
140
390
65
64,9
83,4
25
100
175
460
80
79,6
102,6
23
92
240
660
100
101,5
129,5
15
60
290
750
125
126,0
155,0
13
52
340
1000
150
149,0
177,0
11
44
390
1250
